Podrobnosti o produktu
Popis produktu:
Hliníková FV podpěra na plochou střechu V-Z 10°
Jedná se o modulární stavební systém z hliníkových profilů, umožňující kotvení fotovoltaických panelů s orientací Východ / Západ pod úhlem 10° k rovině převážně plochých střech.

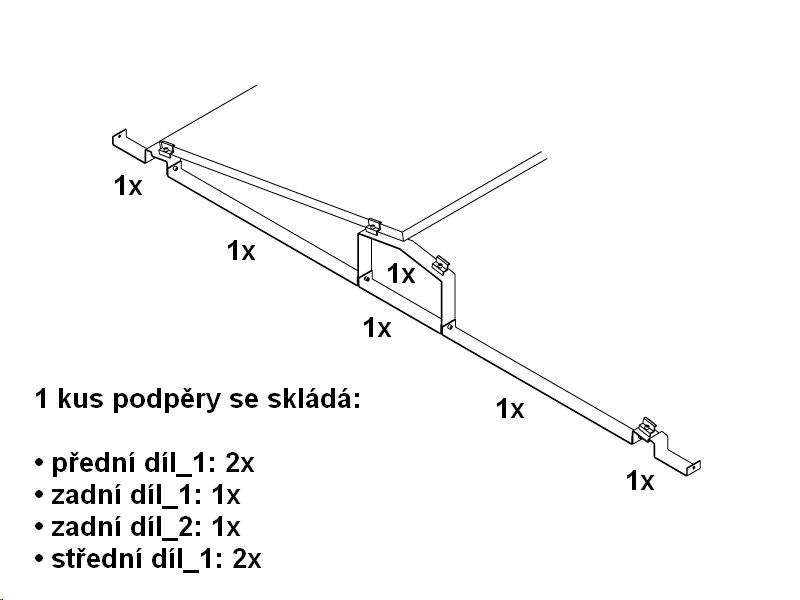

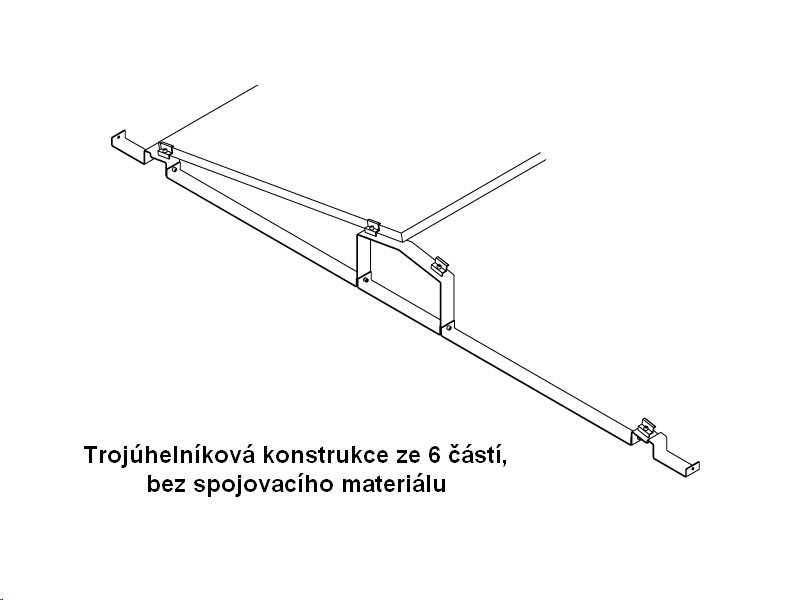

Hliníková trojúhelníková konstrukce se skládá ze 6 částí, bez spojovacího materiálu a krycího plechu.
Podpěrná konstrukce je vyrobena z hliníkových profilů, materiál AW6063. Veškerý spojovací materiál je použitý z nerezové oceli A2 (AISI 304).
Systém šroubových spojů umožňuje rychlou montáž, bez nutnosti vrtání otvorů a eliminaci malých nepřesností, které mohou vzniknout při montáži v terénu.
Konstrukce umožňuje instalaci fotovoltaických panelů s orientací Východ / Západ ve sklonu 10°, do velikosti panelu šířka 1134 mm x délka 2290 mm.
Při použití panelů >1900mm je nutné použít středovou podpěru V-Z 10° (kód produktu 566311, viz doporučené příslušenství).
Konstrukci lze použít do sklonu střechy 5° a je nutno ji zatížit.
Standardně je přitěžována pomocí betonových dlaždic.
Konstrukce se dá v určitých případech kotvit pomocí speciálních nerezových texů s jemným stoupáním 6x25mm do plechové trapézové krytiny bez nutnosti dalšího přitěžování. V místě kotvení potřeba podlepit EPDM páskou GSP.
Spojovací materiál, šrouby a uchyty panelů nejsou součásti balení. Pro smontování konstrukce (1 hliníková noha) jsou zapotřebí 4 ks šroubu M8x20 imbus (kód produktu 510706, viz doporučené příslušenství).
TECHNICKÉ SPECIFIKACE:
• Rozměry po sešroubování (dxš): 1985 x 60 mm
• Hmotnost 2,2 kg
